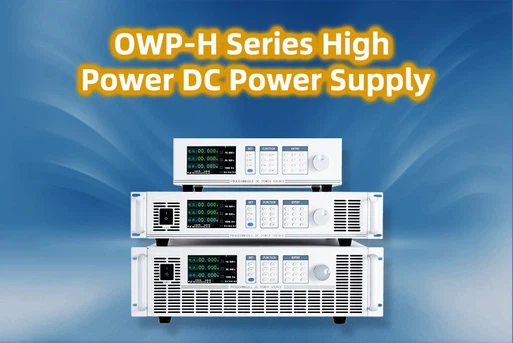

OWP-H-sarjan suuritehoinen tasavirtalähde
+ Korkea lähtöresoluutio 1mV / 0.1mA
+ Vakioteho ja laajempi lähtöjännite, virta-alue
+ SCOPE-näyttötila jännitteen / virran / tehokäyrän lukemiseen suoraan
+ CV / CC-prioriteetti, säädettävä nousu-/laskuaika
+ Listan muokkaustoiminto 50 ryhmäajastusulostulolle
+ Toimintogeneraattoritila
+ Jännitteen kaukokompensointi
+ Usean laitteen rinnakkainen tehoalueen laajentamiseksi jopa 128 kW:iin
+ Tuki 128 ryhmäsovellustietojen tallentamiseen/palauttamiseen
+ 4.3" TFT LCD
+ Vakio RS485-tietoliikenneliitäntä ja valinnainen kuivakontaktiliitäntä
+ Älykäs lämpötilaherkkä tuuletin
OWP-H-sarjan suuritehoinen tasavirtalähde
-
2U/3U vakio upotettu korkeus
-
Korkea lähtöresoluutio 1mV / 0.1mA
-
Vakioteho ja laajempi lähtöjännite, virta-alue
-
SCOPE-näyttötila jännitteen/virran/tehokäyrän lukemiseen suoraan
-
CV / CC-prioriteetti, säädettävä nousu-/laskuaika
-
Luettelon muokkaustoiminto 50 ryhmäajastusulostulolle
-
Toimintogeneraattoritila
-
Jännitteen kaukokompensointi
-
Rinnakkais usean laitteen kanssa tehoalueen laajentamiseksi jopa 128 kW:iin
-
Tuki 128 ryhmäsovellustietojen tallentamiseen/palauttamiseen
-
4,3" TFT LCD
-
Vakio RS485-tietoliikenneliitäntä ja valinnainen kuivakontaktiliitäntä
-
Älykäs lämpötilaherkkä tuuletin

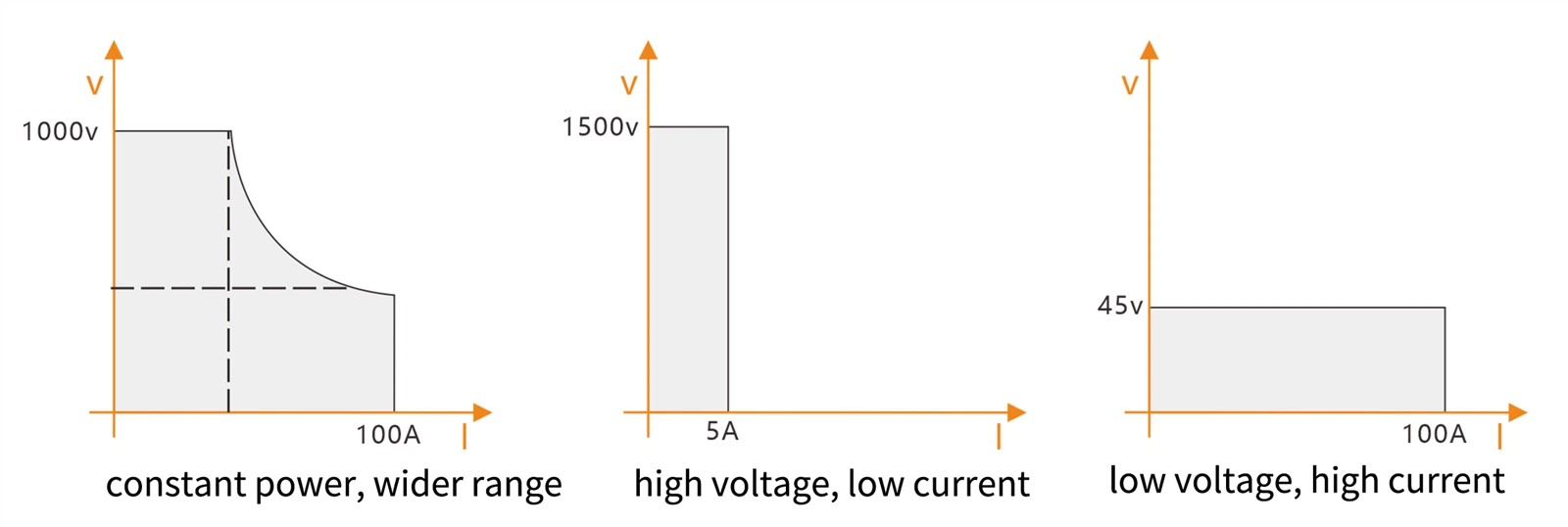

Laajempi autovalikoima
Vakiotehon ylläpitäminen samalla kun vaihdetaan vapaasti eri jännite- ja virta-alueiden välillä, lisää lähdön joustavuutta, mikä mahdollistaa laajemman kirjon toimintamahdollisuuksia.

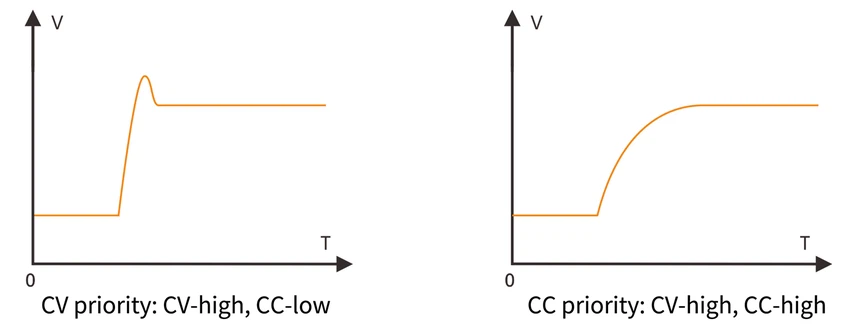

CC/CV prioriteettitoiminto
Rinnakkaisliitäntä
Jopa kuuden saman mallin laitteen rinnakkaisliitännällä kumulatiivinen lähtöteho voi ollalaajennettu enintään 128 kW:iin. Lisäksi virtauksen tasausmekanismien käyttöönotto varmistaa harmonisen ja tasapainoisen tehon jakautumisen kytkettyjen laitteiden välillä. Tämä ei ainoastaan optimoi järjestelmän yleistä suorituskykyä, vaan takaa myös luotettavan ja tehokkaan tehon erilaisissa käyttöolosuhteissa.

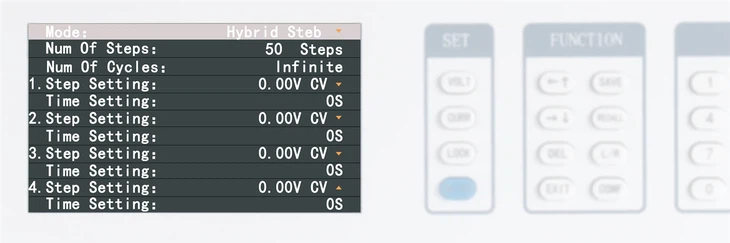

Lista sekvenssiohjelmointi
Jopa 50 askelta tuettu.

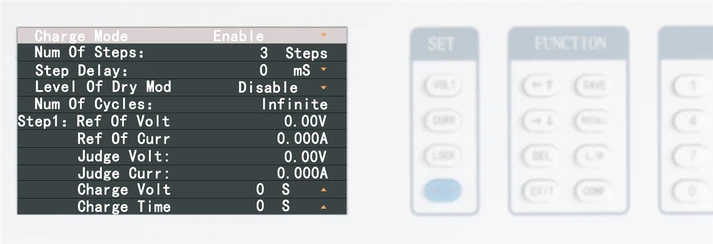

Ehdollinen sarjan muokkaus
Tukeminenjopa 10 säädettävää askelmaa, laite muuttaa dynaamisesti lähtöään ennalta määritettyjen jännitteen ja virran kriteerien perusteella. Tämä mukautuva toiminto mahdollistaa hienosäädetyt säädöt tiettyjen olosuhteiden mukaisesti, mikä varmistaa laitteen suorituskyvyn tarkkuuden ja reagoivuuden.

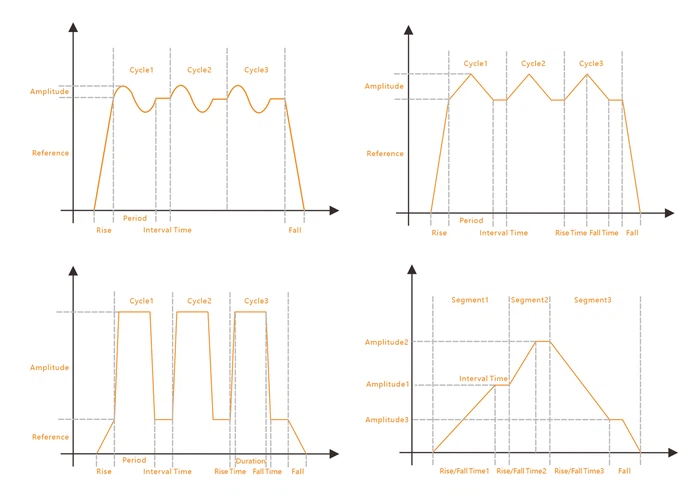

Toimintogeneraattoritila
Tämän tilan kautta on mahdollista päästä käsiksi tavallisiin aaltomuotoihin, mm.sini, kolmio, sahanhammas, suorakulmio, pulssi ja siksak sekä niiden yhdistelmäaaltomuodotsamoin, sitten soveltaa aaltomuotoja lähtöjännitteeseen / virtaan.
Nämä aaltomuodot näyttävät tarvittavat parametrit: vertailuarvon, jaksojen lukumäärän, aaltomuodon amplitudin, ajan ja täydellisen konfigurointiparametrien sarjan.

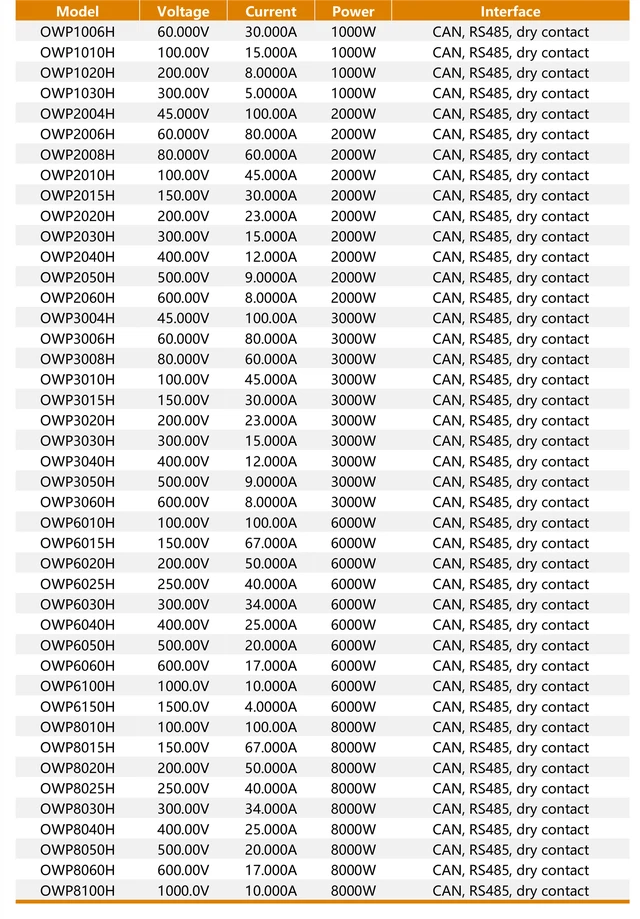

Tuotevalikoima
Tekniset tiedot
Tekniset tiedot perustuvat siihen, että laite on toiminut vähintään 30 minuuttia yhtäjaksoisesti määritellyssä käyttöympäristössä
|
POwer |
1 kW |
2KW |
3KW |
6 kW |
8KW |
|||
|
Virtalähde |
1-vaihe,220 VAC±10 %;50-60HZ |
3-vaihe,380VAC±10 %;50-60HZ |
||||||
|
DC Jännite |
||||||||
|
Lähtöjännitteen tarkkuus |
＜0.1%nimellisarvosta |
|||||||
|
Kuorman säätö |
＜0.05%nimellisarvosta |
|||||||
|
lineaarinen säätö ±10 % ΔUAC |
＜0.05%nimellisarvosta |
|||||||
|
Säätöaika 10-100 % kuormituksella |
＜ 5 ms |
|||||||
|
Muutosnopeus10-90 % |
＜20 ms-60s |
|||||||
|
Jännitteen kompensointi |
＜5% nimellisjännite |
|||||||
|
Ripple |
＜0,1 % nimellisarvosta |
|||||||
|
DC-virta |
||||||||
|
Lähtövirran tarkkuus |
＜0.15 % nimellisarvosta |
|||||||
|
Kuorman säätö1-100% |
＜0,1 % nimellisarvosta |
|||||||
|
lineaarinen sääntely±10% ΔUAC |
＜0,05 % nimellisarvosta |
|||||||
|
Tehon tarkkuus |
＜0.3%nimellisarvosta |
|||||||
|
Eristys |
||||||||
|
AC-tulo koteloon |
1500VDC |
|||||||
|
AC-tulo DC-lähtöön |
1500VDC |
|||||||
|
DC-lähtö koteloon (PE) |
500VDC |
|||||||
|
Osiellä |
||||||||
|
Suojaus |
OVP, OCP% 2c OLP % 2c OTP |
|||||||
|
Digitaalinen käyttöliittymä |
RS485,CAN |
|||||||
|
Kuiva kontaktitulo/ulostulo |
Kuiva kontaktisyöttö Kuiva kontakti ulos |
|||||||
|
Jäähdytysmenetelmät |
Ilmajäähdytys |
|||||||
|
Käyttölämpötila |
-5 astetta -45 astetta |
|||||||
|
Säilytyslämpötila |
-20 astetta -60 astetta |
|||||||
|
Suhteellinen kosteus |
＜80%,NVoi kondensaatiota |
|||||||
|
Mitat (L*K*S) |
325 * 88 * 450mm (1KW) |
425*88*450mm (2KW, 3KW) |
425*132*551mm (6KW, 8KW) |
|||||
|
Paino |
9kg (1KW) |
11KG (2KW) |
14KG (3KW) |
25 KG (6 KW, 8 KW) |
||||

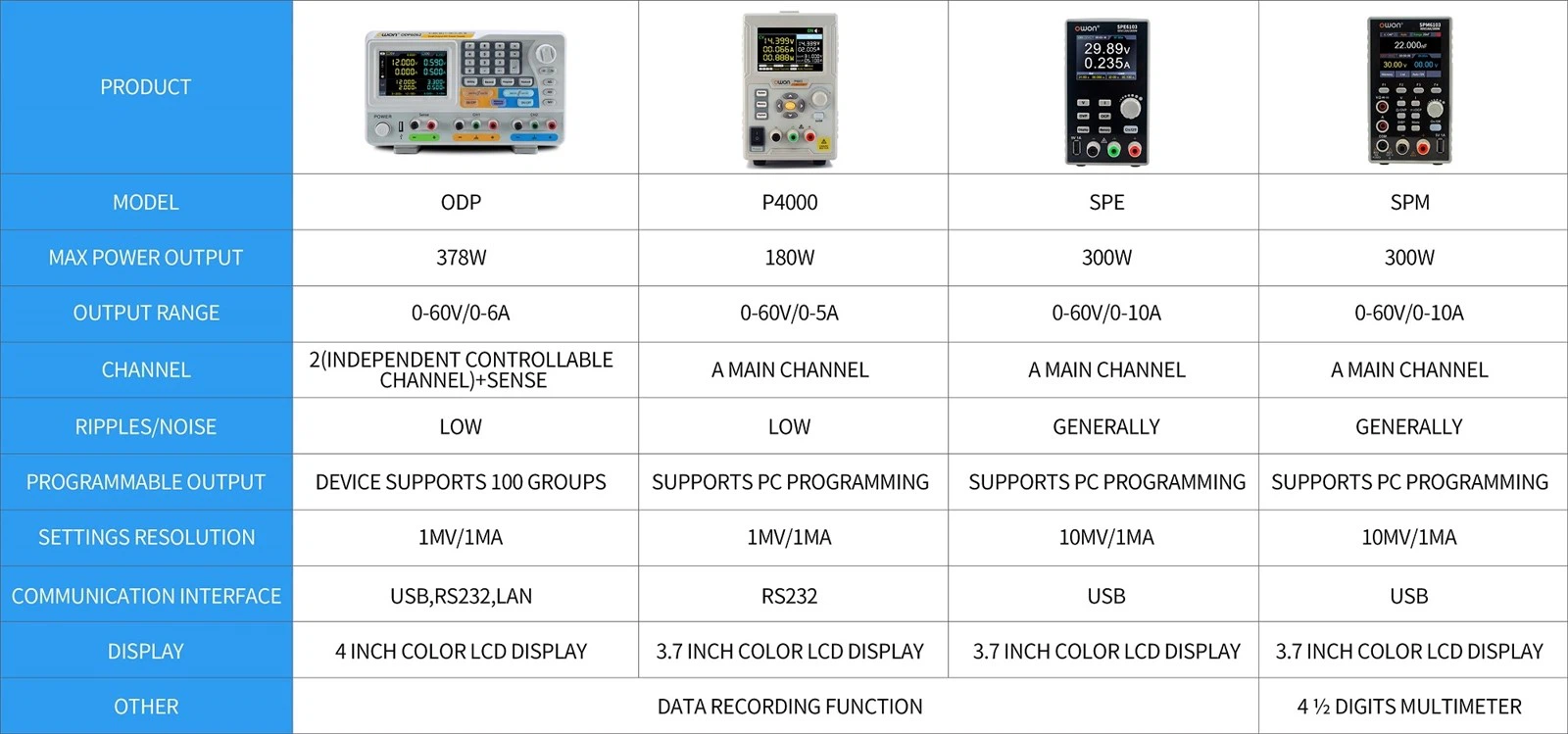

Sarjojen vertailutaulukko
Tietoja OWONista
Vuodesta 1990 lähtien Lilliput on astunut elektroniikkatuoteteollisuuteen, ja sen ensimmäinen tuotesarja on miniväri-LCD.
Lilliputin omistama OWON SmartTest -tuotelinja on luotu "Tarpeet täyttämään" testi- ja mittauslaitteiden alalla.
Kahden vuosikymmenen ponnistelujen myötä Lilliput kasvaa vähitellen konserniyhtiöksi, joka kattaa 3 tuotelinjaa - minivärisen LCD-näytön, testi- ja mittauslaitteet sekä kodin energianhallintajärjestelmän.
OWON-tuotetta löytyy Aasiasta, Pohjois-Amerikasta, Euroopasta, Etelä-Amerikasta, Oseaniasta ja Afrikasta, ja globaaleja yhteistyökumppaneita on yli 80 maassa/alueella.
Lilliput (OWON) säästää ponnistelujaan ollakseen yksi maailman johtavista testi- ja mittauslaitteiden alkuperäisten laitteiden valmistajista.

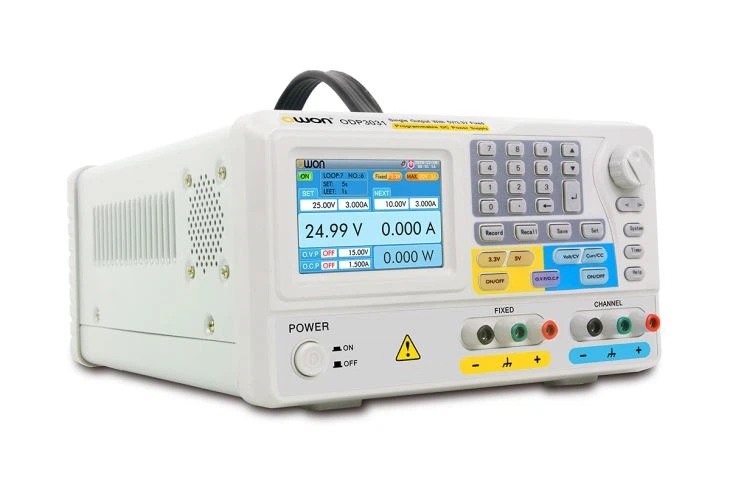

| Malli | ODP3031 | ||
|---|---|---|---|
| Lähtöteho | 105W | ||
| kanava | 1 | Kiinteä 3,3V / 5V | |
| DC-lähdön luokitus | Jännite | 0 - 30V | 3.3V / 5V |
| Nykyinen | 0 - 3A | 3A | |
| Linjasäännöstö | CV | Pienempi tai yhtä suuri kuin 0,01 %+3mV | Pienempi tai yhtä suuri kuin 3 mV |
| CC | Pienempi tai yhtä suuri kuin 0.1%+3mA | / | |
| Kuorman säätö | CV | Pienempi tai yhtä suuri kuin 0,01 %+3mV | Pienempi tai yhtä suuri kuin 0,1 % + 3mV |
| CC | Pienempi tai yhtä suuri kuin 0.2%+3mA | / | |
| Melua ja väreilyä (20Hz-7MHz) |
CV | Vähemmän tai yhtä suuri kuin 300μVrms/2mVpp | |
| CC | Pienempi tai yhtä suuri kuin 3 mArms | / | |
| Asetukset Resoluutio | Jännite | 1 mV | / |
| Nykyinen | 1 mA | / | |
| Asetukset Tarkkuus (25 astetta ±5 astetta) |
Jännite | Pienempi tai yhtä suuri kuin 0,05 %+3mV | / |
| Nykyinen | Pienempi tai yhtä suuri kuin 0.1%+3mA | / | |
| Lue Takaisin Resoluutio | Jännite | 1mV (＜10V), 10mV (suurempi tai yhtä suuri kuin 10V) | / |
| Nykyinen | 1 mA | / | |
| Lue Takaisin Tarkkuus (25 astetta ±5 astetta) |
Jännite | Vähemmän tai yhtä suuri kuin 0,05 %+3 numero | / |
| Nykyinen | Vähemmän tai yhtä suuri kuin 0,1 %+3 numero | / | |
| Viestintäliittymä | USB-isäntä, USB-laite ja RS232 | ||
| Näyttö | |||
| Näytön tyyppi | 3,9 tuuman värillinen LCD-näyttö | ||
| Näytön resoluutio | 480 × 320 pikseliä | ||
| Näytön väri | 65536 väriä | ||
| Mekaaniset tiedot | |||
| Mitat (L × K × S) | 250 × 158 × 358 (mm) | ||
| Laitteen paino | 7.00 kg | ||
